RGF（Windows 渲染及应用开发框架）
介绍
RGF是一个Windows系统下基于Direct3D、Direct2D、DXGI、DirectWrite、WIC、GDI、GDIplus等技术开发的通用渲染框架。RGF仓颉版（后续简称”RGF”）基于RGF(C/C++版)封装优化而来。RGF为开发者提供轻量化、安全、高性能以及高度一致性的2D渲染能力，并且提供对接Direct3D的相关接口，以满足开发者对3D画面渲染的需求。
RGF目前拥有两个渲染后端，分别为Direct2D及GDI/GDI+。应用执行时可根据场景需求动态切换渲染后端，RGF将保证渲染结果的高度一致性。需要注意的是，仅Direct2D后端支持与Direct3D互操作。
目前RGF仅开源RGF_CJ（RGF仓颉编程语言）版本，可通过链接访问开源仓库。
教程与案例
本项目长期维护，关注 Bilibili UID:3546853029185667，观看视频教程与最新动态 !
RGF_UI可见仓库：链接 RGF_UI
更多案例代码与课程代码详见：链接 RGF_CJ_Example
项目特性
- 高度一致性的跨技术渲染结果
RGF支持用户按需选择底层技术实现，目前提供Direct2D和GDI/GDI+两种选择。当用户基于RGF框架完成开发后，可以无感切换到另一种底层技术实现中。RGF将会保障渲染结果的一致性。
- 渲染目标高度兼容
RGF支持各类窗口类型，包括但不限于：普通窗口、弹出式窗口、分层窗口（半透明）、异形窗口等。并且RGF支持基于绑定式渲染表面将内容渲染到非客户区（NC）或任意支持HDC的设备（例如：打印机）。
- 安全的使用机制
RGF采用生命周期的设计理念，将相关对象的创建、使用、销毁规范管理，力保开发者不会造成内存泄漏等问题。RGF内置生命周期管理宏，可实现自动管理相关对象的释放。
- 平台原生
RGF专注于Windows操作系统，无跨平台相关的冗余兼容代码和性能浪费。
- 线程安全
RGF核心渲染流程由C++侧原子操作保护，确保在系统多线程以及仓颉用户态线程下始终安全渲染。此外，锁机制带有超时保护，当出现极端意外情况时自动释放锁，避免程序长时间卡死。

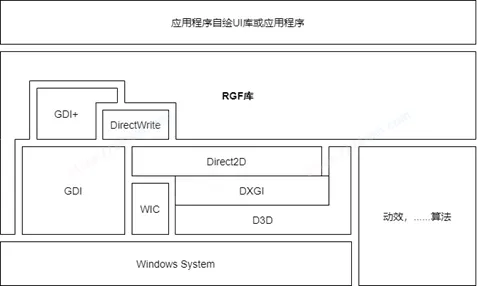

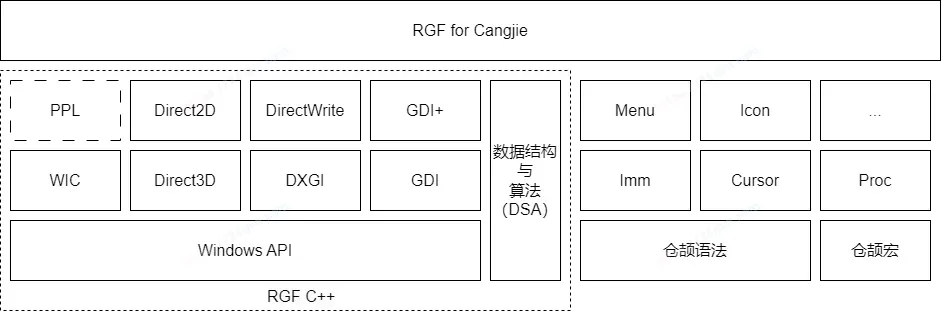

项目架构
使用说明
编译构建
(注‘ 本项目提供Build脚本进行自动化编译，编译结果自动置入Build文件夹中。使用自动化脚本前，请确保已经完整安装Cangjie编译环境，并且正确配置环境变量)
-
选择并下载合适的 Release/Debug 版本库，重命名为
libRgf.dll后，置入./libs/目录 -
(非必须)选择合适版本的静态库
libuser32.a、libimm32.a置入./libs/目录 -
确认
cjpm.toml中的库路径配置与链接配置- 指定库路径：-L ./libs
- 链接静态库：-l user32 -l imm32
- 链接项目库：-l:libRgf.dll
- 指定子系统：-subsystem windows
(注‘ 若采用静态链接库，则至少应确保程序链接列举的所有库-l:libRgf.a -l stdc++ -l gcc -l user32 -l imm32 -l gdi32 -l ole32 -l gdiplus -l dwrite -l d3d10_1 -l dxgi -l d2d1 -l windowscodecs -l msimg32")
-
配置异常抛出语言 (注’ 可跳过，默认英文)
- 英文：—cfg “RGF_LANG=en”
- 中文：—cfg “RGF_LANG=zh-cn”
-
编译
cjpm update

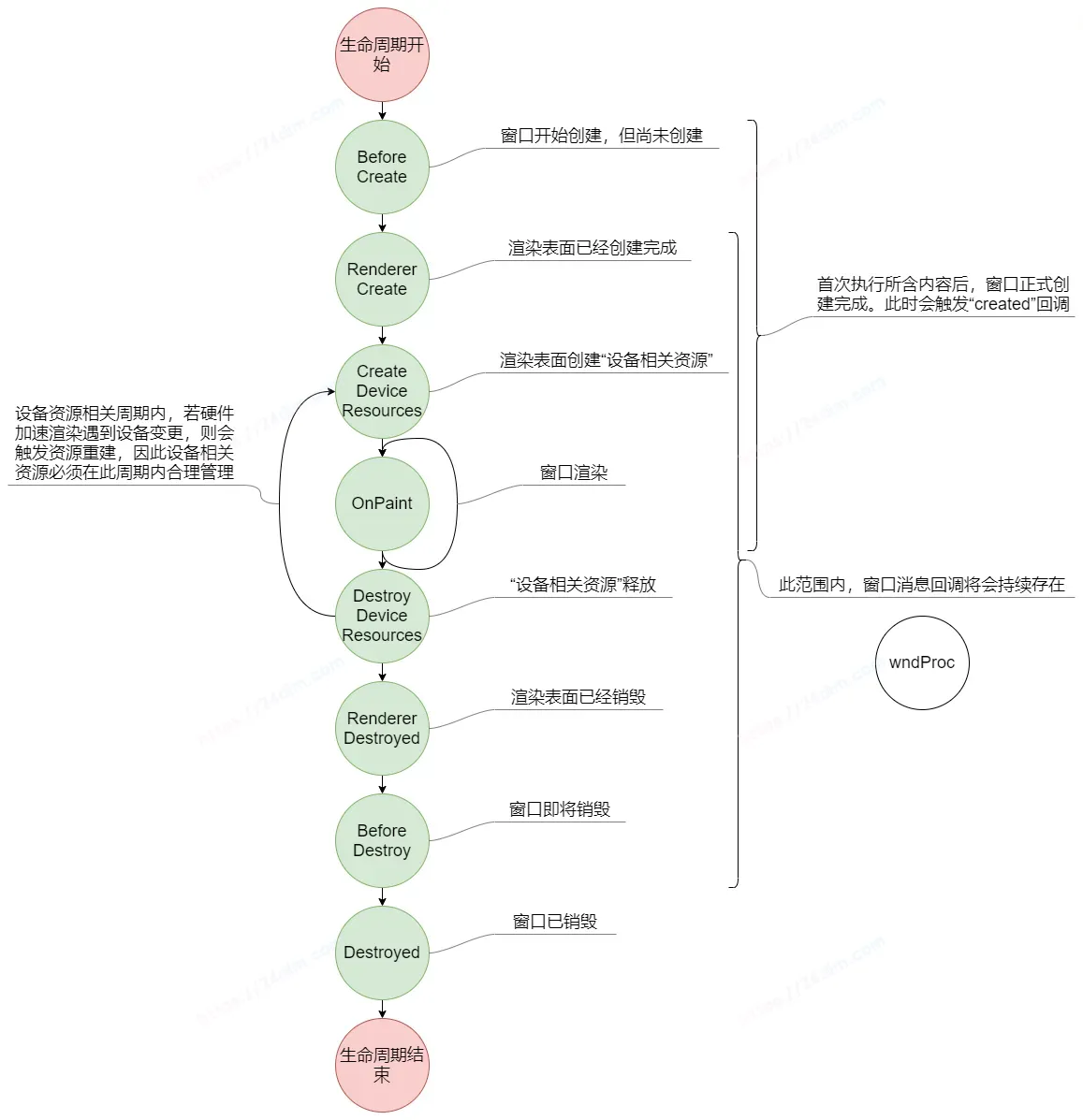

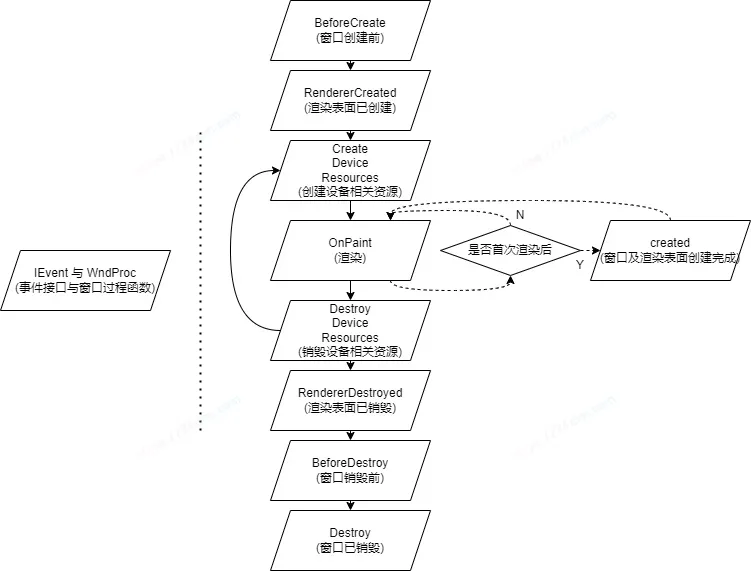

cjpm build生命周期
功能示例
注’ 详细使用示例请参考开源库中的开发者文档
RGF库的基础使用 功能示例
-
构建窗口环境，获得RGF上下文
示例代码如下：
// 1.引入RGF库 import rgf.rgf_ui.* // 2.进入主方法 rsMain( {context:RgfContext=> //3. 注册窗口类 //4. 创建窗口 }, {context:RgfContext=> //5. 释放窗口 (可省略) //6. 注销窗口类 } ) -
注册窗口类
示例代码如下：
注册窗口类部分的传参请参考 链接// 此变量置于rsMain函数之前的公共域内 let winClass:RgfWinContext = RgfWinContext() // 此方法置入rsMain函数第一个Lambda中 rwRegister(winClass,"窗口类名",context,/* 画刷 */,/* style */) -
创建自己的窗口类
示例代码如下：
创建窗口部分的传参请参考 链接// 窗口类 class example <: RgfBase { // 内部实现自己的逻辑 } // 此变量置于rsMain函数之前的公共域内 let winExample:example = example() // 将以下创建方法置入rsMain函数第一个Lambda中 winExample.createWin(winClass,"窗口名",左边,顶边,宽度,高度,父窗口句柄,窗口扩展风格,窗口风格, context,substrate:RgfSubstrate.底层技术选择,layered:是否半透明 ) -
释放资源
程序执行结束后需要释放注册的资源，示例代码如下：
/* * 此方法置入rsMain函数第二个Lambda中 * 当主窗口释放时，窗口类实际已经释放。 * 此处写出只是为了确保生命周期的完整性 * 若需要确保窗口被释放或手动释放窗口， * 可以在必要时调用以下方法。 */ winExample.destroyWin(); // 此方法置入rsMain函数第二个Lambda中 rwUnregister(winClass)
约束与限制
| Windows 7 (仓颉运行时不支持) | Windows 8 (仓颉运行时不支持) | Windows 10 | Windows 11 |
| √ | √ | √ | √ |
-
RGF不同库版本所兼容的运行环境略有差异，具体差异如下：
- D3D兼容版(DX10)
本版本最低支持
Windows 7、带 SP2 的 Windows Vista 和适用于 Windows Vista 的平台更新 [桌面应用 |UWP 应用]
并且后续支持与Direct3D互操作- D3D兼容版(DX11)
本版本最低支持
适用于 Windows 7 的Windows 8和平台更新 [桌面应用 |UWP 应用]
并且后续支持与Direct3D互操作- 非D3D兼容版(D2D 1.0)
本版本最低支持
Windows 7、带 SP2 的 Windows Vista 和适用于 Windows Vista 的平台更新 [桌面应用 |UWP 应用]- 非D3D兼容版(D2D 1.1)
本版本最低支持
适用于 Windows 7 的Windows 8和平台更新 [桌面应用 |UWP 应用]- 屏蔽版本(暂无实现计划)
本版本最低支持
Windows XP、Windows 2000 Professional [仅限桌面应用]
但本版本将会限制仅使用底层 GDI+ 技术，并且剔除 DirectWrite 的文本渲染能力
(注’ 以上各版本自身还区分启用并行加速和未启用并行加速、32位版本和64位版本)
联系方式
参与贡献
欢迎大家提交PR、Issue，欢迎大家参与任何形式的贡献。
